BS110手動錫漿絲印機
產品特點
- 新一代高精密度、 高可靠性、操作方便的手動錫槳絲印機
- 工作臺面積廣闊，印刷范圍高達610mm X 610mm
- 高重復性。設有X軸及Y軸的調節裝置，能有效地進行高精密度的快速對位，使錫漿能準確地印刷於精密元件焊盤位置上
- 雙面印刷
簡介
高精密度丶高可靠性丶使用方便BS110是新一代高精密度，高可靠性的手動錫槳絲印機。專為各種標準化鋼網而設計、使用方便、容易清理，且印刷范圍大，特別適合少批量至中批量生產。能準確快速對位及重復印刷，令批量生產輕松地進行。

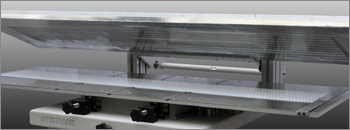

印刷面積廣闊BS110工作臺面積廣闊，印刷范圍高達610mm X 610mm。能支援兩種國際鋼網格式，包括鏍絲鉗及鏍絲穿孔格式，適用于各種尺寸由300mm X 300mm至740mm X 740mm的 SMT 鋼網。

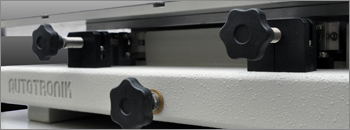

高重復性BS110設有X軸及Y軸的調節裝置，能有效地進行高精密度的快速對位，使錫漿能準確地印刷於精密元件焊盤位置上。X軸及Y軸的調整幅度高達±13mm，而θ軸的調整幅度則是±3.5°。軸的調節裝置調較完成后都是自動鎖定的，能維持重復性的批量印刷，重復精度高達±0.02mm。

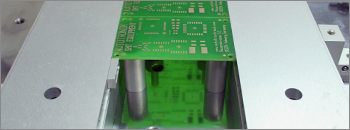

雙面印刷配備強力磁力支撐針，既能把 PCB 板固定在工作臺上，又能輕松調整PCB 支撐點位置。另外，支撐組件可懸空 PCB 板，以便進行雙面印刷。
操作簡易
步驟1﹚設定絲網: 將鋼網固定在支撐網件上并調整好位置 (只需設定一次，生產中不需再調整)
步驟2) 裝置PCB板: 將PCB板安放在頂針上與鋼網對位

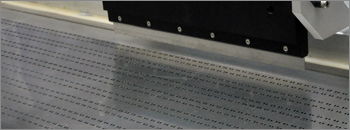

步驟3) 印刷錫漿: 將錫漿用刮刀刷印于PCB板上
系統規格
| 鋼網框尺寸 : | 300 x 300 mm to 740 x 740 mm |
| 印刷范圍 : |
610 mm x 610 mm 1250 mm x 410 mm ( 使用FIX-ST-L120 選件 ) |
| X軸及Y軸可調尺寸 : | +/- 13 mm |
| 可調印刷角度 : | +/- 3,5° |
| Z軸尺寸 : | 0 - 35 mm |
| 重復精度 : | +/- 0.02 mm |
| 絲印機體積 : | 900 mm x 300 mm x 1050 mm (L x W x H) |
| 絲印機重量 : | 90 kg |
* AUTOTRONIK公司保留更改產品設計與規格的權利，屆時恕不另行通知
