BS281E桌面型飛行對中貼片機
產品特點
- 飛行視覺對中系統，靈活處理0.6mm x 0.3mm (0201) 至 16mm x 14mm 元件
- 可選高精密度視覺對中系統，針對特小元件 (如01005) 或 特大元件 (如0.5mm腳距QFP、BGAs)
- 設備左右兩邊可裝兩個32位送料盤，最多可裝64個智能式送料器 (8mm)
- 機臺最多可裝三個標準316mm X 136mm JEDEC Matrix IC盤
- 可選點膠系統，無需鋼網，在焊盤上點焊膏進行快速樣板生產
- 適合小型 或 小批量生產
簡介
高精確度
AUTOTRONIK BS281E桌面型小型貼片機是專門針對小型或小批量生產而開發設計的。BS281E內置飛行視覺對中系統，能在拾放0.6mm x 0.3mm(0201)至16mm x 14mm 元件的同時，處理元件對位，節省行程時間。另可選配備高精密度視覺對中系統，針對拾放特小元件(如01005) 或 特大元件 (如0.5mm腳距QFP丶BGAs)。
靈活性強
AUTOTRONIK BS281E桌面型貼片機的用途特廣，如設備左右兩邊可安裝兩個32住送料盤，每臺281機最多可裝上64個智能式送料器(8mm)。設備也允許安裝最多三個標準316mm X 136mm JEDEC Matrix IC盤。另外，只要配備DP-4點膠系統，無需鋼網，也可在焊盤上點焊膏進行快速樣板生產。
多元化自選配件
AUTOTRONIK BS281E桌面型貼片機靈活性特強，可按實際需求配多款配件，如帶狀自動送料器、條狀自動送料器、零散元件盤、IC托盤、散裝帶狀送料盤等等。
系統規格
| 拾放頭數目 (飛行對中): | 1 |
| 最快速度(最適合條件下): | 3000 cph (最適合條件下), 2500 cph (IPC 9850) |
| 送料器數目 (8 mm): | 最多 64 |
| IC 盤數量: | 最多 3個 |
| 元件拾放感應: | 視覺 |
| 元件尺寸: |
飛行對中:- 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm視覺對中 (選用BV38):- 最小: 0.4 x 0.2 mm (選件) - 最大: 150 x 100 mm (選件) |
| 分辨度: |
X / Y臂 0.005 mm 伺服馬達 Z 軸 0.01mm 伺服馬達 |
| 旋轉分辨率: | 0 to 360° (0.09°/步) |
| 準確度: |
+/-0.05mm ( Chip components) +/-0.03mm (QFP , uBGA) |
| X-Y 重復精度: | +/- 0.01 mm |
| PCB 尺寸: |
不用IC盤:- 最大 320 x 415 mm使用1個IC盤- 最大320 x 270 mm |
| 編程: | 鍵盤輸入、影像學習、CAD數據轉換（選件） |
| 主要控制: | 工業用電腦 |
| 電源: | 220V |
| 功率: | 700W |
| 氣源壓力: | 75 psi(5.5 bar),100L/min |
| 貼片機尺寸: |
950 x 1050 x 1650mm ( W x D X H) 950 x 1050 x 1000mm ( W x D x H ) (不帶底座) |
| 貼片機重量: | 165 kg (不帶底座) |
* AUTOTRONIK公司保留更改產品設計與規格的權利，屆時恕不另行通知
最近相關視頻

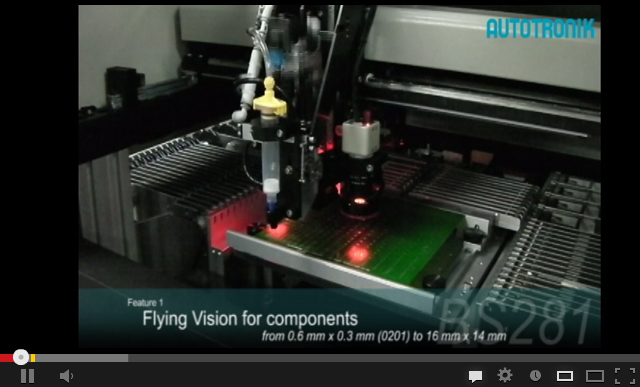

BS281E桌面型貼片機 功能特點
