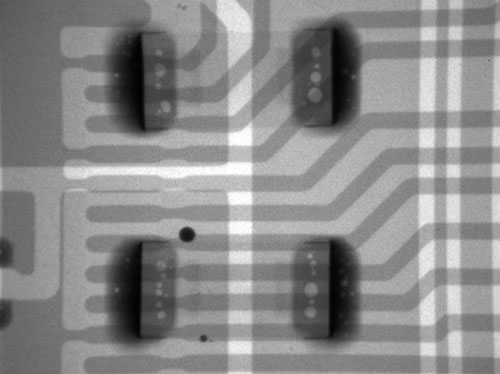

從上面一張X-RAY拍攝的圖片可以看出，SMT電阻焊端有氣泡，包括0603、0805、1206的電阻皆有氣泡問題，產生的氣泡位置不固定，大小也沒有規律。造成SMT電阻焊端有氣泡的原因是什么？是錫膏？回流焊爐預熱不足？還是其他原因呢？該如何去改善呢。

1.可能是錫膏原因，考慮換一品牌錫膏測試。
2.檢測回流有無開啟防錫珠。
3.優化絲印鋼網開孔方式及回流爐溫度。
4.錫膏是不是攪拌均勻，是否合適，是否在使用期限內。
5.物料相關，物料的可焊性是否良好。
6.錫膏廠商要爐溫參數要求，速度調慢些，根據參數把預熱加長，峰值提高，冷卻加長。
7.檢查PCB電路板有無受潮。
8.將回流焊機設定為：升溫區：60″，恒溫區110″，回流區45″。

SMT電阻焊端有氣泡是很難杜絕的，不管什么物料都會有。根據國際標準，氣泡＜25%是能接受的，可以用2DX-Ray量測氣泡大小，但是通�？梢园褮馀萁抵�9%左右。當SMT電阻焊端有氣泡出現時，基本可以從以上述幾個方法著手解決。
