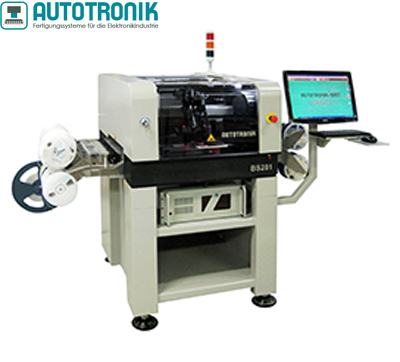

（autotronik BS281 全自動小型桌面式貼片機）

AUTOTRONIK BS281小型桌面式貼片機是德國著名SMT設備制造商針對教學、研究所、小批量生產企業和加工廠推出的一款全自動SMT小型貼片機。BS281以簡約、實用為主旨，采用飛行視覺對中系統，能夠貼裝市場主流各種SMD元器件，更可選配高精密度視覺對中系統，貼裝特小元件（如01005） 或特大元件（如0.5mm腳距QFP、BGAs）。AUTOTRONIK BS281 SMT小型貼片機是目前貼片機市場上口碑最好、最實用的全自動小型貼片機。

BS281小型貼片機特色：
1、采用飛行視覺對中系統，能夠在拾取元件同時，處理元件的對中，有效節省時間，提高生產效率；
2、貼片機兩邊可裝兩個32位送料器，供各種不同的元件；
3、可裝三個標準316mm × 136mm JEDEC Matrix IC盤；
4、選配DP-4點膠系統，實現無需鋼網，也可在焊盤上點焊膏進行快速樣板生產；
5、選配高精密度視覺對中系統，針對特小元件（如01005） 或特大元件（如0.5mm腳距QFP、BGAs）；
6、按客戶實際需求配多款配件，如帶狀自動送料器、條狀自動送料器、零散元件盤、IC托盤、散裝帶狀送料盤等等；
7、適合小型、小批量生產及科研生產。

BS281小型貼片機技術參數：
貼片頭數目：1個
最快速度（最適合條件下）：3000 cph；2500 cph（IPC 9850）
送料器數目（8mm）：高達 64 個
IC 盤數量：高達 3 個
元件拾放感應：視覺
元件尺寸：
飛行對中：最小0.6 × 0.3mm； 最大16 × 14mm
視覺對中（選用BV38）：最小0.4 × 0.2mm（選件）；最大150 × 100mm（選件）
分辨度 X / Y臂：0.005 mm伺服馬達
Z 軸：0.01mm伺服馬達
旋轉分辨率：0至360° （0.09°/步）
準確度：±0.05mm
X-Y重復精度：±0.01mm
PCB尺寸 不用IC盤：最大 320mm × 415mm
使用1個IC盤：最大320 × 270mm
編程：鍵盤輸入、影像學習、CAD數據轉換（選件）
主要控制：工業專用電腦
電源：100V - 220V
氣源壓力：75 psi（5.5 bar），100L/min
機器尺寸：825mm × 1060mm × 590mm (長 × 寬 × 高)
功率：1200W
機器重量：165 kg
