經過 SMT貼片機PCB設置 學習，我們已經知道了怎么進行SMT貼片機PCB設置。如果不知道PCB設置請點擊鏈接http://sxhualu.cn/cpzs1/145.html

在完成了PCB設置后，下一步要設置的就是PCB的參考點�，F(xiàn)在我們要詳細地設置SMT貼片機PCB參考點。

1、進入貼片機軟件。關于貼片機軟件下載及安裝，請點擊鏈接http://sxhualu.cn/xwzx/104.html

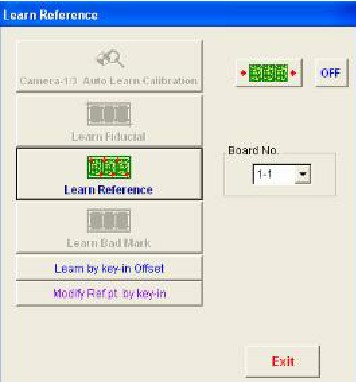

2、進入SMD軟件后，點擊“設置” -> “參考點設置”，出現以下界面。

3、參考點界面項說明：

（1）“Camera-1/3 Auto Learn Calibration”：此項是自動校準鏡頭-1的偏差。如需了解請訪問自動校準鏡頭1的偏差操作（后續完善）。

（2）“Learn Fiducial”：此項是檢測PCB的基準點。如果已在PCB設置中選擇了用基準點，然后需要選擇“自動檢測”或“手動檢測”來識別參考點。如需了解怎么自動檢測參考點操作（后續完善）。

（3）“Learn Reference”：此項是學習PCB電路板的參考點。在學習PCB參考點之前，必須要在界面右邊PCB編號，設置哪一塊拼板進行參考點設置。

如果選擇“用拼板參考點”或“用所有拼板參考點”，則需要選擇使用“自動檢測”或“手動檢測”參考點。如需了解怎么自動檢測參考點操作（后續完善）。

如果選擇兩個參考點的方案，在檢測板1­1參考點后，則需要檢測PCB的水平線。

如果需要高度的貼片精確性，我們建議檢測這個水平線。通常是使用IC的焊腳作為水平線的檢測點，兩點之間的距離保持在盡可能長，效果更佳。

一直點擊“Learn Reference”按鈕進行各個拼板，直到學完所有PCB電路板的參考點。

（4）“Learn Bad Mark”：如果在貼片機PCB設置開啟了“壞板標記”，可通過此功能來學習壞板標記信息，由板1­1中學習壞板標記位置，調校好影像濾波的值以便識別出壞板標記。

（5）“Learn by key-in Offset”：此項是計算拼板中所有小板的參考點。點擊此項彈出一個詳細設置界面。

- 需要先檢測板1­1的參考點，并先校準水平線。

- 點擊“calculate”以影像模式進行識別。

（6）“Modify Ref pt. by key-in”：此項是可以手動修改板的參考點。

經過以上對PCB參考點設置的詳解，相信大家都應該已經知道怎么進行貼片機PCB參考點設置。下一步就需要對貼片送料器的ID進行設置。

以上設置方法僅適合于AUTOTRONIK及BORISON貼片機。了解AUTOTRONIK、BORISON貼片機信息請點擊鏈接http://sxhualu.cn/cpzs/tpj/
