在貼片機生產之前，我們需要對生產進行一系列的設置和準備，比如PCB設置、參考點設置、送料器設置、取料設置以及放料設置等。那這些設置又有哪些標準和要求呢？下面針對貼片機PCB設置進行詳解。

1、進入貼片機軟件。關于貼片機軟件下載及安裝，請點擊鏈接http://sxhualu.cn/xwzx/104.html

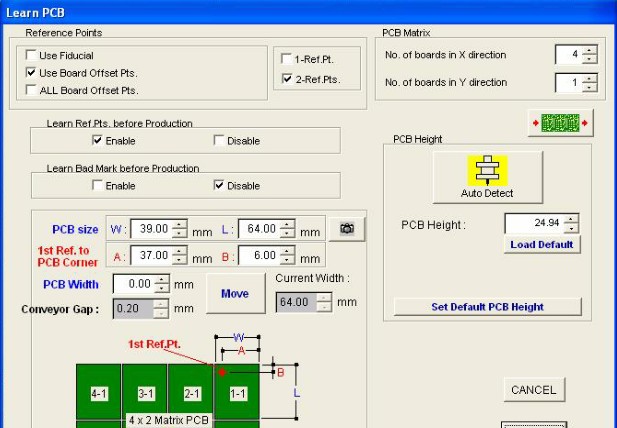

2、進入軟件后，打開“設置” -> “PCB設置”。出現下面界面。

3、參考點設置

（1）有一個和二個參考點選項。建議選擇兩個參考點，生產過程中，軟件將會為PCB做角度修正。

（2）選擇參考點的識別方式。

- 用基準點：如果電路板是拼板，板上帶有基準點標記，請選用此項。

- 用拼板參考點：如果電路板是拼板，板上帶有基準點標記，請選用此項。

- 用所有拼板參考點：如果電路板是拼板，同時需要在每個小板（例如每一塊小板上都有一個或多個精細腳距的IC）上有極好的放置精確性，則選擇此項。

4、PCB拼板量數設置。如果電路板是拼板，請設置X方向小板的數量和Y方向小板的數量；如果電路板是單板：  X方向上拼板的數量＝1。

5、生產前是否（啟用/停用）先檢查參考點。

6、生產前是否（啟用/停用）先檢查壞板。

7、設置PCB的高度

（1）點擊“自動檢測”按鈕去檢測高度。

（2）點擊“設置默認PCB高度”將檢測的PCB高度變?yōu)槟�認高度。

（3）在載入貼片文件或建立新文件后點擊“加載默認高度”，則軟件將自動計算PCB高度，而無需再次進行檢測。

注：以上方法適用于使用傳送帶的貼片機，不帶使用傳送帶的貼片機PCB高度設置方法類似。

8、設置PCB尺寸

（1）PCB Size（W） ­­­ 電路板的寬度

（2）PCB Size（L） ­­­ 電路板的長度

（3）PCB Width ­­­ 電路板的寬度（輸送帶的寬度）

（4）1st Ref. to PCB Corner（A） ­­­ 第一個參考點到PCB板邊的寬度

（5）1st Ref. to PCB Corner（B） ­­­ 第一個參考點到PCB板邊的長度

（6）UPPER­RIGHT of Board 1­1（X）­­­板1­1的右上角X長度

（7）UPPER­RIGHT of Board 1­1（Y）­­­板1­1的右上角Y長度

我們公司貼片機軟件提供了利用鏡頭自動學習，學習步驟：

（1）點擊“鏡頭”按鈕確定板1­1的右上角

（2）確定板1­1的左下角

（3）確定板1­1第一個參考點的位置

9、編程方式

（1）手動分配送料器（Pick --> Place）

（2）手動以區域分配送料器（Pick --> Place --> Pick [split feeder]）

（3）自動分配送料器（例如LED程序）（Place --> Pick [Auto Assign Feeder]）

根據編程方式來選擇合適選擇。

經過上述步驟已經完成對貼片機PCB設置，PCB設置主要是進行參考點設置、PCB拼板量數設置、PCB的高度設置、設置PCB尺寸、編程方式。PCB設置完畢后，就可以進入?yún)��?shù)點的設置。如需了解SMT貼片機參數點設置，請點擊鏈接http://sxhualu.cn/xwzx/146.html

以上是標準的PCB設置，如此進行，可以最大限度的保證貼片機的生產規格質量。
